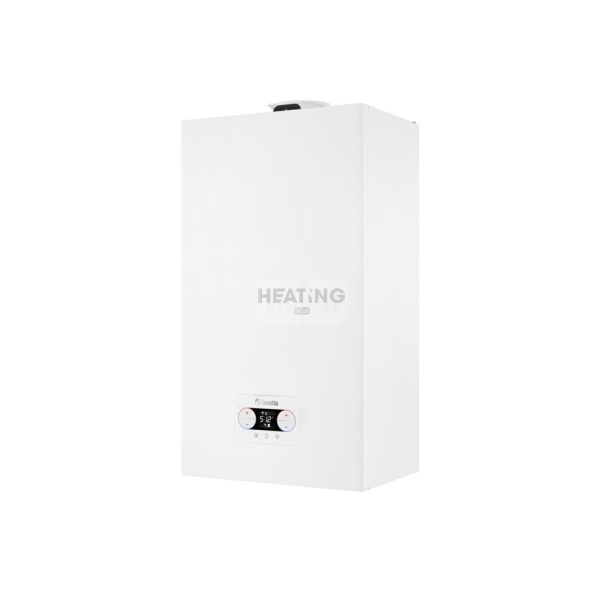

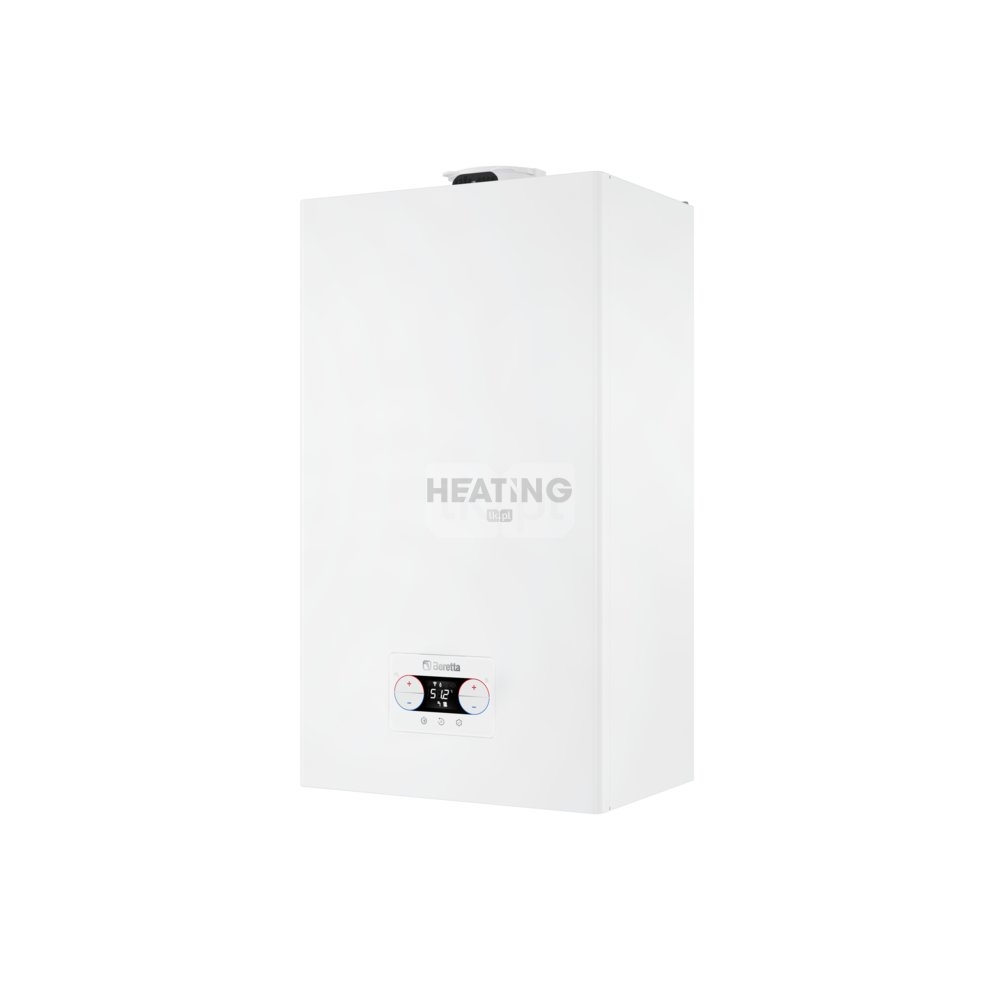

Kocioł gazowy dwufunkcyjny BERETTA QUADRA X 25C kondensacyjny wiszący 3.1 - 19 kW
Parametry techniczne
| Połączenie zasilające | Gwint zewnętrzny metryczny |
| Rodzaj połączenia wlotu powietrza | Kołnierz |
| Przyłącze odprowadzania spalin | Kołnierz |
| Nominalna średnica kanału odprowadzania spalin [mm] | 100 |
| Moc znamionowa, 80-60°C [kW] | 19 |
| Maks. temperatura zasilania (temperatura pracy) [°C] | 80 |
| Połączenie powrotu | Gwint zewnętrzny metryczny |
| Maksymalne dopuszczalne ciśnienie pracy [bar] | 3 |
| Wymagany zestaw przezbrajający | 1 |
| Wbudowany zawór nadciśnieniowy | 1 |
| Sygnał sterujący włącz/wyłącz | 1 |
| Sterowanie palnikiem modulowane | 1 |
| Min. temperatura powrotu [°C] | 20 |
| Min. ciśnienie robocze [bar] | 0.6 |
| SEER (sezonowy wskaźnik efektywności energetycznej) w przeciętnych warunkach [%] | 93 |
| Efektywność energetyczna podgrzewania wody (nwh) [%] | 84 |
| Wytwarzane ciepło użytkowe przy znam. mocy ciepl. i w reżimie wysokotemp. (P4) [kW] | 19.4 |
| Wydajność grzewcza przy znam. mocy ciepl. i w reżimie wysokotemperaturowym (n4) [%] | 87.3 |
| Wersja zamknięta | 1 |
| Nominalna średnica kanału powietrza wlotowego [mm] | 100 |
| Średnica zewnętrzna rury odprowadzania skroplin [mm] | 16 |
| Wbudowany sterownik pogodowy | 1 |
| Przyłącze odprowadzania skroplin | Króciec klejony |
| Przepływ ciepłej wody zgodnie z EN 13203-1 [l/min] | 14.3 |
| Profil wydajności | XL |
| Nominalna średnica wewnętrzna przewodu paliwowego | 3/4 cala |
| Sygnał sterujący OpenTherm | 1 |
| Sprawność [%/100%] | 98.5 |
| Wbudowany zawór napełniający/spustowy | 1 |
| Wbudowany sterownik pompy | 1 |
| Wbudowane naczynie wzbiorcze | 1 |
| Regulowana moc grzewcza | 1 |
| Minimalny przepływ [l/min] | 2 |
| Wbudowana grupa bezpieczeństwa | 1 |
| Przyłącze paliwa | Gwint zewnętrzny metryczny |
| Gatunek materiału | Blacha stalowa |
| Liczba faz | 1 |
| Do gazu ziemnego | 1 |
| Przyłącze zimnej wody | Gwint zewnętrzny metryczny |
| Nominalna średnica wewnętrzna zaworu zimnej wody | 1/2 cala |
| Przyłącze ciepłej wody | Gwint zewnętrzny metryczny |
| Nominalna średnica wewnętrzna rury ciepłej wody | 1/2 cala |
| Napięcie zasilania [V] | 230 |
| Częstotliwość | 50/60 Hz |
| Moc znamionowa, 50-30°C [kW] | 19 |
| Moc modulacyjna minimalna [kW] | 3.1 |
| Kondensacyjny | 1 |
| Klasa energetyczna CO | A |
| Klasa energetyczna CWU | A |
| Głębokość [mm] | 275 |
| Wysokość [mm] | 700 |
| Szerokość [mm] | 400 |
| Do propanu | 1 |
| Do butanu | 1 |
| Do metanu | 1 |
| Nominalna średnica wewnętrzna przyłącza powrotu | 3/4 cala |
| Nominalna średnica wewnętrzna rury zasilającej | 3/4 cala |
| Zakres napięcia znamionowego [V] | 230-250 |
| Maks. znamionowe obciążenie grzewcze [kW] | 25 |
| Min. znamionowe obciążenie grzewcze [kW] | 3 |
| Moc znamionowa CWU [kW] | 25 |
| Materiał wymiennika ciepła | Stal nierdzewna |
Opis produktu
WISZĄCY KOCIOŁ KONDENSACYJNY z wymiennikiem ze stali nierdzewnej.
Nowy kondensacyjny wymiennik ciepła ze stali nierdzewnej o wysokiej wydajności.
Szeroki zakres modulacji: 1:8.
Nowoczesny dotykowy panel sterowania.
Energooszczędna pompa obiegowa (EEI ≤ 0,20) o wysokości podnoszenia 6 m.
Zaprojektowany do pracy z mieszaniną gazu ziemnego i wodoru (do 20%) – zgodnie z celami zrównoważonego rozwoju UE.
Niska emisja NOx: klasa 6 (EN 15502).
Wbudowany moduł regulacji pogodowej (sonda zewnętrzna dostępna jako akcesorium dodatkowe).
Certyfikat range rated (możliwość dostosowania mocy kotła do rzeczywistych wymagań instalacji).
Cicha praca, którą można zoptymalizować dzięki specjalnym funkcjom dostępnym w kotle.
Kompatybilny z inteligentnymi programatorami Hi, Comfort.
Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (CONNECT AT–BT LE, CONNECT BASE MIX 1 LE lub CONNECT BASE MIX 2 LE)
Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (akcesoria dodatkowe).
Dostępny na wszystkie rodzaje gazu.
Zakres mocy c.o. 5 – 20 kW, moc c.w.u. 5 – 25 kW
Wymiary (wys. x szer. x głęb.) – 715 mm x 405 mm x 248 mm
Ciężar – 29 kg
Klasa energetyczna A
Serwis i obsługa gwarancyjna urządzeń - RUG Riello Urządzenia Grzewcze SA z wykorzystaniem aktualnej sieci firm serwisowych – wykaz na www.beretta.pl (warunki konieczne do otrzymania gwarancji dostępne w aktualnej karcie gwarancyjnej).
Procedury reklamacyjne:
-reklamacje dotyczące urządzeń jeszcze niezainstalowanych (np. transportowe) - Małgorzata Żółtowska (Dział Obsługi Klienta) malgorzata.zoltowska@carrier.com lub Menadżer Regionalny Beretta – wykaz dostępny na www.beretta.pl
- awarie urządzeń zainstalowanych - zgłoszenia z wykorzystaniem aktualnej sieci firm serwisowych – wykaz na www.beretta.pl
- stacjonarna pomoc techniczna - Dział Techniczny Riello – Rafał Maćkiewicz | Koordynator Działu Technicznego RLC Polska +48 56 657 16 71 | rafal.mackiewicz2@carrier.com
Kontakt po stronie producenta: Sławomir Nelke | Dyrektor ds Sprzedaży Marki Beretta +48 606 451 200 | T: +48 56 657 16 56 | slawomir.nelke@carrier.com
Kontakt po stronie Instal-Konsorcjum: Jerzy Perges, +48 603 979 111
